廢水流量計安裝位置的要求
發布時間：2021-09-27 01:27:02??點擊次數：1857次
廢水流量計正確選擇安裝位置
正確地選擇安裝位置和正確安裝廢水流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響廢水流量計的使用壽命，甚至?xí)p壞流量計。選擇安裝位置時應注意以下問題：

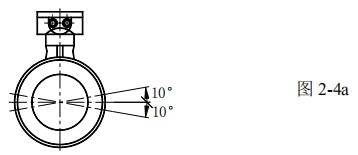

1.測量電*的軸線必須近似于水平方向（與水平線夾角一般為 10°以內）
2.測量管道內必須完全充滿液體。
3.廢水流量計的前方*少要有 5×D（D 為流量計內徑）長度的直管段，后方*少要有 2×D（D為流量計內徑）長度的直管段。
4.流體的流動方向和廢水流量計的箭頭方向一致。
5.管道內要有真空會損壞廢水流量計的內襯，需特別注意。
6.在廢水流量計附近應無強電磁場，儀表安裝場所的磁場強度應小于 400A/m（避免安裝在大型電機或變壓器等設備附近）。
7.若測量管道有振動，在廢水流量計的兩邊應有固定的支座。
8.測量不同介質的混合液時，混合點與廢水流量計之間的距離*少要有 30×D（D 為流量計內徑）。

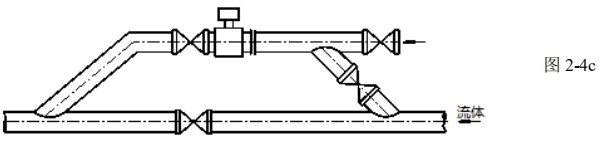

9.為方便今后廢水流量計的清洗和維護，應安裝旁通管道。
10.安裝聚四氟乙烯內襯的廢水流量計時，連接兩法蘭的螺栓應注意均勻擰緊，否則容易壓壞聚四氟乙烯內襯，*好用力矩扳手。
11.儀表應避免強烈振動和過大的溫度變化，同時要防止腐蝕性液體的滴漏對儀表造成損害。
12.如果安裝地點易受陽光曝曬，應當增加遮蔽設施。
13.安裝傳感器時，應保證測量管與工藝管道同軸。對 50mm 及以下公稱通徑的傳感器，其軸線偏離不超過 2mm。DN65～DN150 其軸線偏離不超過 3mm，≥DN200 其軸線偏離不超過 4mm。
14.法蘭之間加裝的法蘭墊圈，應有良好的耐腐蝕性能，該墊圈不得伸入管道內部。
15.緊固儀表螺栓、螺母，其螺紋應完整無損，潤滑良好。應依據法蘭尺寸、力矩大小采用力矩扳手緊固螺栓。
16.在傳感器鄰近管道進行焊接或火焰切割時，要采用隔離措施，防止襯里受熱，且必須確認儀表未通電運行，防止損壞儀表。
