雷達液位計在化工行業中的應用

隨著我國工業發展，生產裝置變得越來越復雜。很多工業場合都存在大量的儲罐，為了加強對生產過程的安全監控，需要給儲罐加裝液位監測儀表，雷達液位計由于其安裝簡便，精度高，維護方便，價格適中，是很多企業罐區液位測量的重要方式之一。

幾乎沒有任何一個行業像化工行業那樣對測量技術提出如此多樣化的要求。其應用范圍涵蓋從不同容量的簡單倉儲容器直至帶有多級攪拌裝置和加熱盤管的復雜反應容器。而在產品特性和過程條件不斷變化的反應器中，雷達技術比其他測量方法具有明顯優勢。

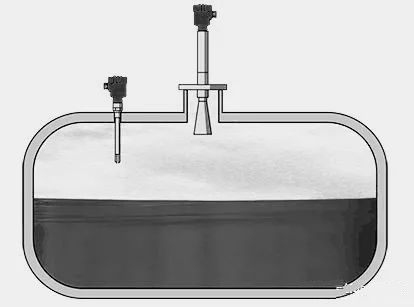

液氯臥罐測量

液氯儲罐多為臥罐，介質有腐蝕性（主要腐蝕橡膠類材質，不腐蝕金屬類材質），故儀表內部密封圈材質應特別注意，選用不會被氯腐蝕的材質。由于介質有劇毒，連接件的密封必須到位。多采用接觸式雷達液位計測量液位。

測量任務：液位高度

測量點：儲罐

測量范圍：0~3M

介質：液氯

過程溫度：-40~80

過程壓力：0~1.6MPA

液氨球罐測量

液氨儲罐多為球罐，介質有腐蝕性（主要腐蝕橡膠材料，輕微腐蝕金屬材料），儀表內部密封圈材質應選用不被氨腐蝕的材質。絕大多數的氨罐上儀表測量故障，都是因為密封圈被腐蝕后造成泄漏，造成儀表電路部分故障。此罐體多采用非接觸式雷達液位計測量液位。

測量任務：液位高度

測量點：儲罐

測量范圍：0~10M

介質：液氨

過程溫度：-40~80

過程壓力：0~2.5MPA

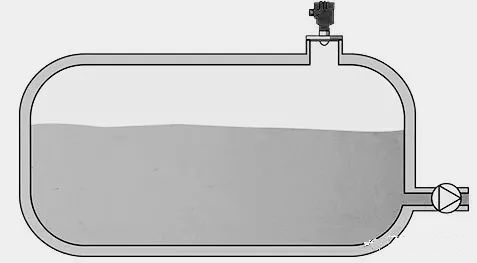

VCM單體臥罐

VCM單體儲罐多為臥罐，其介質有一定聚合性，選型時需考慮。VCM單體聚合時，會產生大量結晶。如采用導波或者喇叭天線時，會有大量結晶結在導波桿或者喇叭天線上，會對測量產生*大的影響。多采用非接觸式平板雷達液位計測量液位。

測量任務：液位高度

測量點：儲罐

測量范圍：0~4M

介質：VCM單體

過程溫度：-40~80

過程壓力：0~1.6MPA

甲醇立罐

甲醇儲罐多為立罐，且多有內浮頂，選型時需考慮是否增加導波管。立罐測量相對簡單，罐體加裝導波管的采用接觸式雷達物位計，不加裝導波管的采用非接觸式雷達液位計。如罐內有內浮頂，可將內浮頂當做液面，測量內浮頂?shù)木嚯x來確定液面高度。

測量任務：液位高度

測量點：儲罐

測量范圍：0~30M

介質：甲醇

過程溫度：常溫

過程壓力：常壓

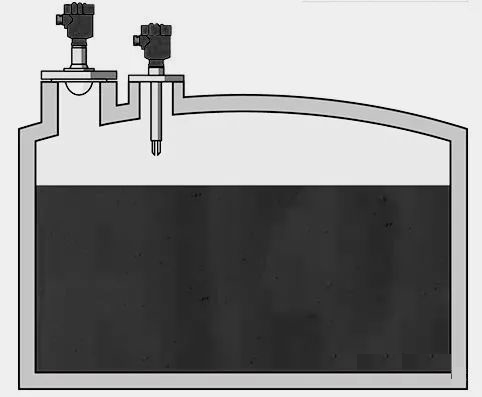

反應釜

反應釜的液位測量一直是個難點。由于反應釜里多數有攪拌，伴熱等設備，導致很多儀表無法正常工作。雷達液位計不受攪拌，伴熱這些因素的影響，多采用非接觸式平板雷達液位計。

測量任務：液位高度

測量點：儲罐

測量范圍：0~10M

介質：各種反應介質

過程溫度：-40~250

過程壓力：0~4MPA
