雙金屬溫度計的工作原理

膨脹式溫度計是依據物體熱脹冷縮的特性進行測溫的，包括玻璃溫度計、雙金屬溫度計和壓力式溫度計三類。

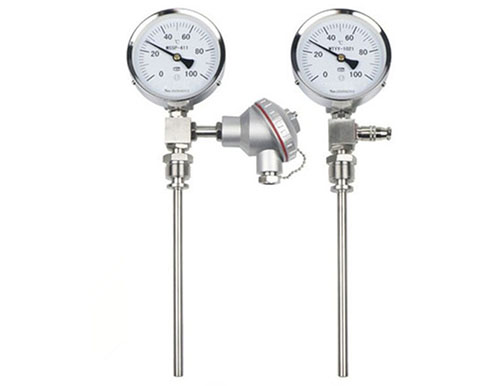

雙金屬溫度計適用于中、低溫度測量(-80~500℃)，具有防腐耐振、直觀易讀、安全可靠、結實耐用的優點，配合合適的溫度計套管可以應用在有振動或易受沖擊的場合。石化和化工領域絕大部分的就地溫度測量均采用雙金屬溫度計，配上電接點還可實現溫度信號的遠距離傳輸。

雙金屬溫度計原理

基于固體受熱膨脹原理，通常是把兩片線膨脹系數相對差異很大的金屬片疊焊在一起，構成雙金屬片感溫元件(俗稱雙金屬溫度計)。當溫度變化時，因雙金屬片的兩種不同材料的線膨脹系數相對差異很大而產生不同的膨脹和收縮，導致雙金屬片產生彎曲變形。雙金屬溫度計是將繞制成螺旋形的熱雙金屬片作為感溫器件，并把它裝在保護管內，其中一端固定成為固定端，另一端連接在一根細軸上成為自由端，在自由端線軸上連接指針，如下圖所示。當溫度發生變化時，雙金屬元件的自由端隨之發生轉動，帶動細軸上的指針產生旋轉，在表盤上指示對應的溫度。
